Diamentowe obciągacze do ściernic tarczowych

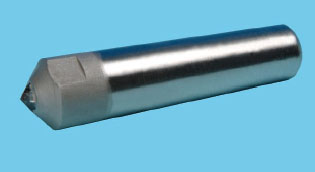

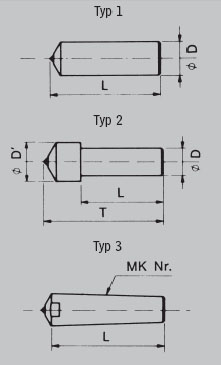

Jedno ziarnowe obciągacze do ściernic
| Rodzaj 363 - 3 Naturalny diament
|
|
|
Wielkość diamentu w karatach
|
| 1.
|
0,25
|
| 2.
|
0,33
|
| 3.
|
0,50
|
| 4.
|
0,75
|
| 5.
|
1,00
|
| 6.
|
1,50
|
| 7.
|
2,00
|
|

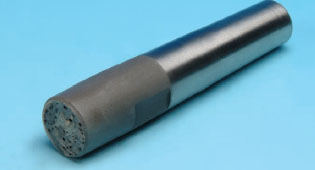

Wieloziarnowe obciągacze do ściernic
-Dobór obciągacza
Obciągacze wieloziarnowe
( Dobór obciągacza do wielkości ściernicy)
|
| Rodzaj obciągacza
|
Wielkość tarczy ściernicy (mm)
|
| BD 110
|
250 x 20 do 300 x 40
|
| BD 120
|
400 x 32 do 500 x 40
|
| BD 130
|
600 x 80 do 750 x 63
|
| BD 140
|
900 x 63 do 1250 x 80
|
Dobór obciągacza
Obciągacze wieloziarnowe
( Dobór wielkości ziarna do obciągacza)
|
| Symbol
|
Wielkość ziarna
|
| A
|
16-36
|
| C
|
46-60
|
| E
|
80-180
|
| F
|
od 220
|
Dane techniczne
| Obciągacze wieloziarnowe
|
| Oznaczenia
|
Wymiar
|
| BD 110
|
1,5 Karata Ø 6 x 8
|
| BD 120
|
2,5 Karata Ø 8 x 8
|
| BD 130
|
5 Karata Ø 11 x 11
|
| BD 140
|
10 Karata Ø 14 x 10
|
Dane techniczne
| Ustawienie główki obciągacza
|
| Oznaczenia
|
kąt (°)
|
| 0,1
|
0
|
| 0,2
|
15
|

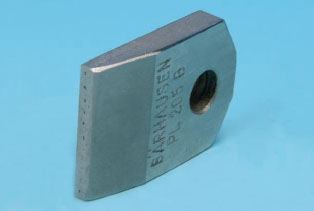

Diamentowe obciągacze do ściernic typu SERIE PL
| Nr art.
|
Wymiar
|
| L
|
I
|
H
|
| mm
|
mm
|
mm
|
| PL 105 B
|
10
|
10
|
30
|
| PL 155 B
|
15
|
10
|
30
|
| PL 205 B
|
20
|
10
|
30
|
| PL 207 B
|
20
|
15
|
30
|
Dane techniczne obciągacza typu PL
Główka obciągacza składa się od 7 do 10 diamentowych igiełek najwyższej jakości. Igiełki diamentowe są przeciągane i stabilnie mocowane co gwarantuje niezawodną pracę dla obciągaczy typu PL
|

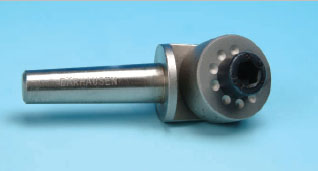

Diamentowe obciągacze do ściernic typu R 1800
| Typ
|
| R 1800 - 3ct
|
| R 1800 - 5ct
|
Zastosowanie diamentów :
- 3 karaty - 4 diamentowe igły na rząd
- 5 karatów - 5 diamentowych igieł na rząd
Główny obszar zastosowania :
- Średnica ściernicy od 400-800 mm
- Szerokość ściernicy do 120 mm
- Maksymalne warstwa zdejmowana 0,25 mm
Obciągacz dostępny z każdego rodzaju uchwytem lub bez uchwytu

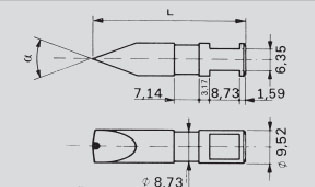

Diamentowe obciągacze do ściernic typu DIAFORM
| 'α
|
40°
|
60°
|
| R
|
0,125
|
0,254
|
| 0,254
|
0,254
|
| -
|
0,508
|
| -
|
0,750
|
| L
|
35 albo 44,5
|
Dostępne warianty :

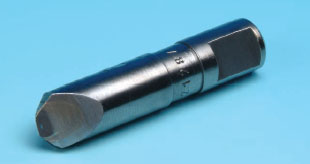

Diamentowe obciągacze płaskie do ściernic tarczowych typu MKD
| Wymiary
|
Liczba pręcików
|
| 0,6x0,6
|
1
|
| 0,6x0,6
|
2
|
| 0,6x0,6
|
3
|
| 0,6x0,6
|
4
|
| 0,6x0,6
|
5
|
| 0,8x0,8
|
1
|
| 0,8x0,8
|
2
|
| 0,8x0,8
|
3
|
| 0,8x0,8
|
4
|
| 0,8x0,8
|
5
|
| 1,0x1,0
|
1
|
| 1,0x1,0
|
2
|
| 1,0x1,0
|
3
|
| 1,0x1,0
|
4
|
| 1,0x1,0
|
5
|

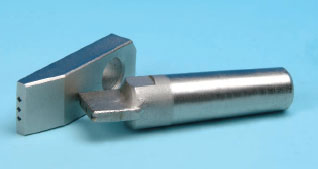

Obciągacze typu MKD
( Dobór obciągacza do wielkości ściernicy)
|
| Rodzaj obciągacza
|
Średnica ściernicy (mm)
|
| 2-MKD pręciki
|
do 300
|
| 3-MKD pręciki
|
do 500
|
| 4-MKD pręciki
|
do 750
|
|
|
